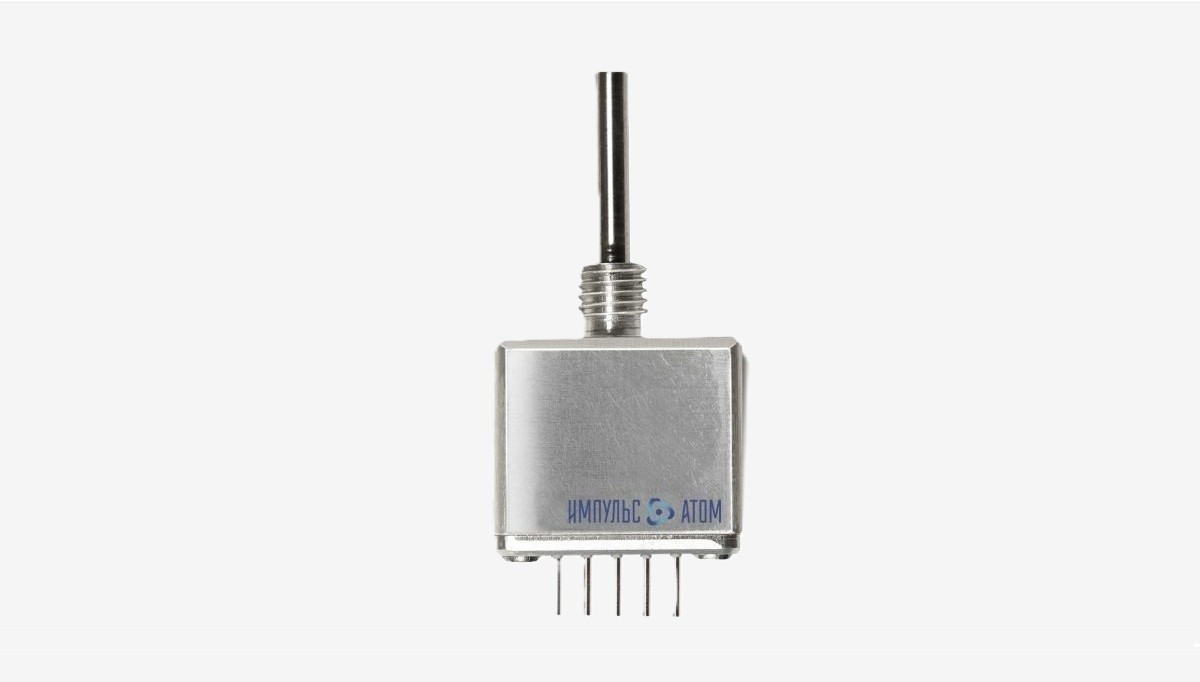

Микроэнкодер предназначен для определения положения и угла поворота вращающейся детали, как правило, вала электродвигателя или редуктора, а также позволяет фиксировать скорость ее движения.
Применяется в различных сферах промвшленносии. Может использоваться в решении вопросов импортозамещения (заменяет зарубежные модели для измерения углового положения, например, Bourns ENC1J).
Основные технические характеристики:
- Тип - датчик углового положения
- Выходные интерфейсы - аналоговый и инкрементный SPI/SSI
- Размер корпуса (ДхШхВ) - 41,5х21,2х15,8 мм
- Вес (c контактами PLS) - 50 г
- Диаметр вала - 3,17 мм
- Напряжение питания - 5,0 ± 0,5 В
- Максимальный ток потребления - не более 40 мА
- Диапазон температур - -60...+85°С
- Диапазон углов - 0-360°
- Минимальный шаг угла - 0,088°
- Максимальная частота вращения, без потери кода - не более 2000 об/мин
- Информационная ёмкость выходного сигнала - 128 бит
Компактный энкодер используется на основе многополюсных магнитных систем, в том числе может быть встраиваемым в изделие заказчика.
